Ensamblado



PASOS EN SU MONTAJE

Por fin ya tenemos todos los elementos para el montaje final de la maqueta.

Esta quedando muy bien y será de gran utilidad para que la puedan usar los alumnos de los ciclos de Grado Superior en "Automatización y Robótica Industrial" y de "Sistemas electrotécnicos y Automatizados"

Algunos de los pasos seguidos se indican a continuación.

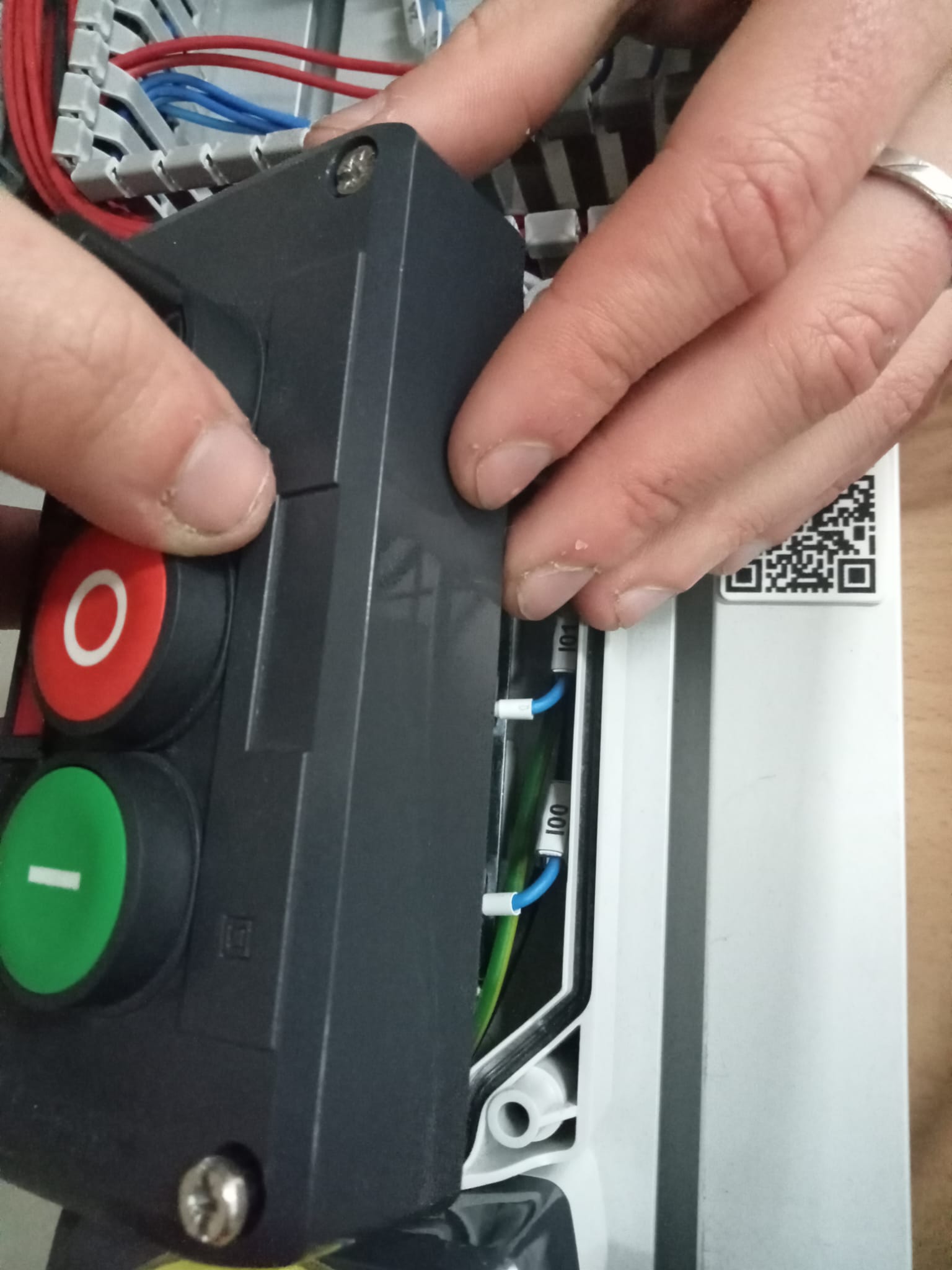

a) Instalación de botoneras:

b) Montaje del filtro de aire:

c) Instalación de las electroválvulas:

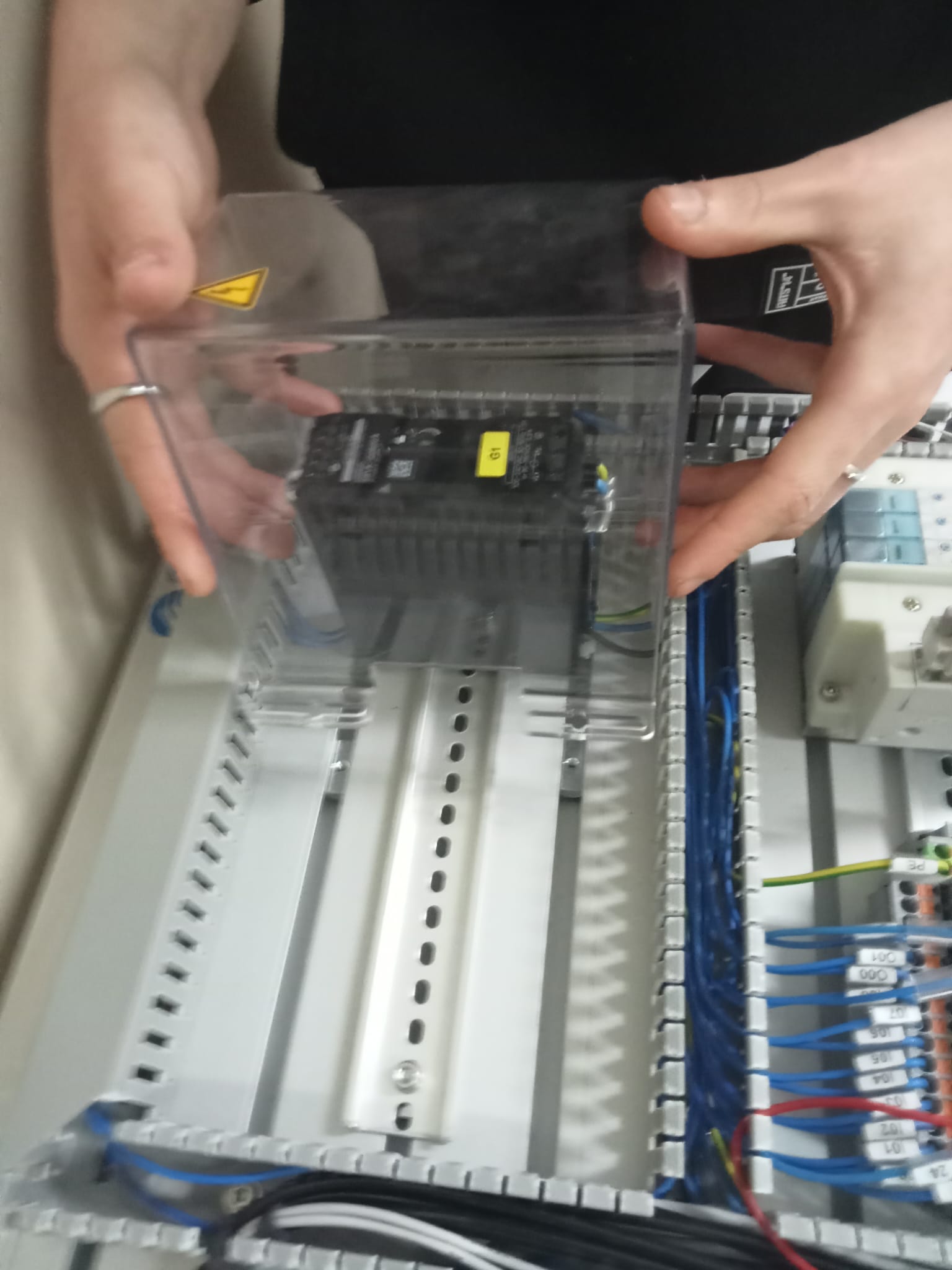

d) Instalación de fuente de Alimentación

e) Instalación de Simulador de Averías:

f) Instalación de canaletas:

        Es el ultimo elemento que instalamos en la maqueta.

Para finalizar, la conectamos a un PLC, de la marca siemens, Modelo 1200.

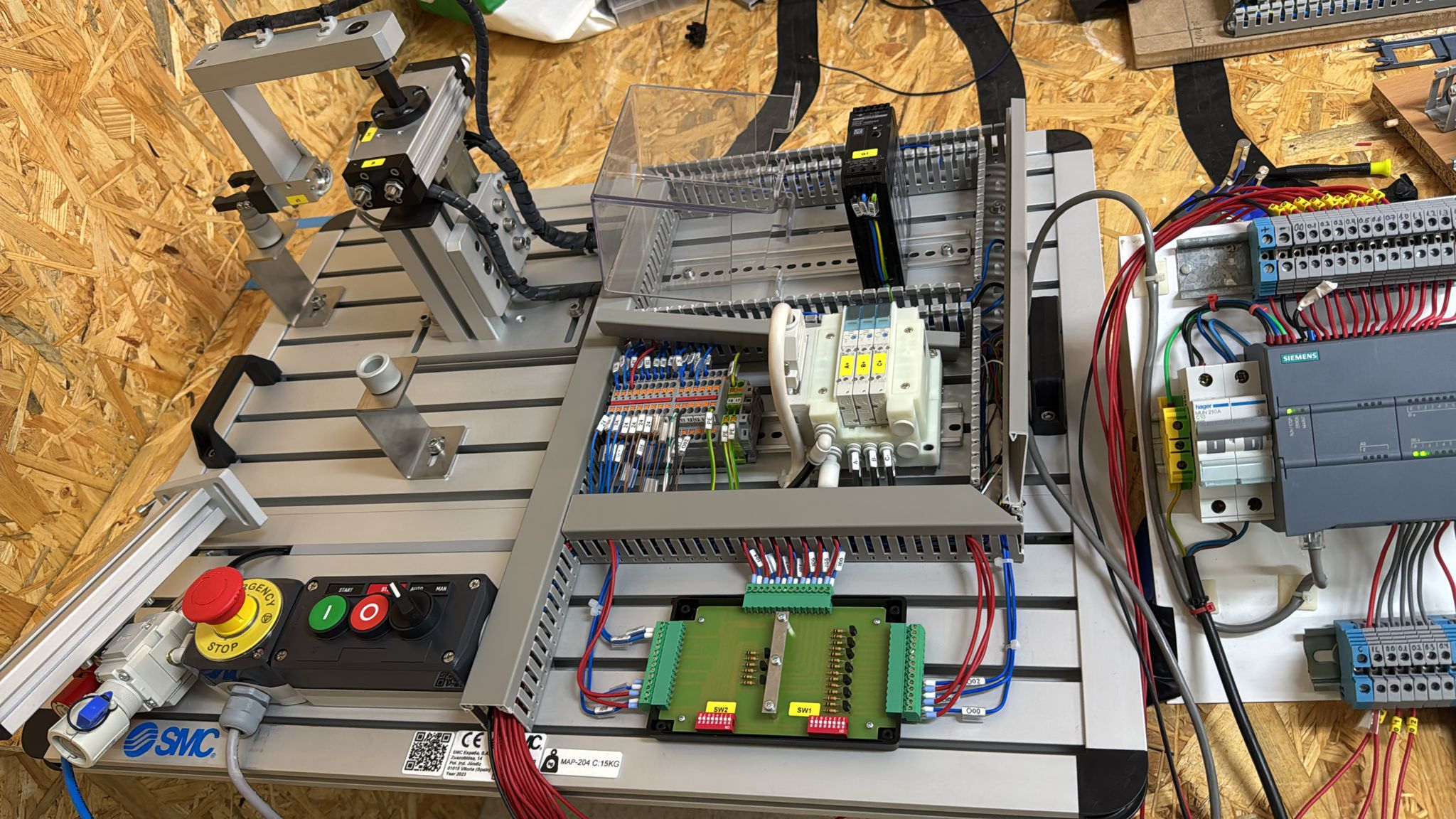

Así nos queda la maqueta una vez montada y conectada al autómata.

PRUEBAS DE FUNCIONAMIENTO

Prueba de su funcionamiento, mediante un PLC 1200 de Siemens:

Prueba de su funcionamiento con autómata S7-224:
